工場や事務所といった大規模な電気設備において、主幹ブレーカーが落ちた際に施設全体の稼働が完全に停止してしまう事態は、経営や業務継続の観点から大きな課題です。特に漏電という見えないトラブルが原因の場合、一次的な解決が難しく、復旧までに時間を要することもしばしばです。今回は、電気主任技術者や管理者が押さえておくべき、漏電トラブルに対する設備的な備えと、現場における設計の考え方について共有します。
漏電発生時でも施設全体を止めない回路の構成

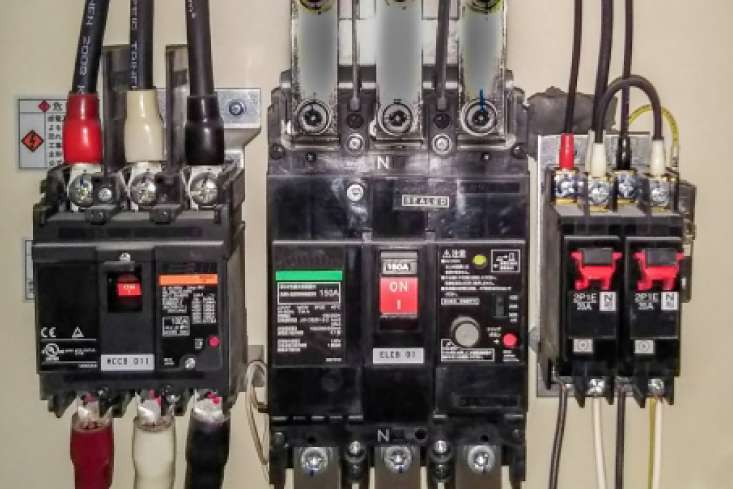

工場内の一箇所で発生した漏電が原因で、施設全体の電源が遮断される状況は、保護協調が適切に機能していない可能性を示唆しています。主幹に漏電遮断器を設置し、分岐側に漏電遮断機能を持たない配線用遮断器を配置している構成では、末端のわずかな漏電を検知して主幹がトリップするため、施設全体の停電を招いてしまいます。これを防ぐためには、分岐回路ごとに漏電遮断器を設置する構成へ見直すことが有効です。この設計を取り入れることで、漏電が発生した際には該当する分岐回路のみが遮断され、他の生産設備や事務機器、照明への給電を継続できます。施設全体が止まるというリスクを回避し、稼働を維持するための重要な基盤となります。
現場の状況に即した漏電箇所の特定と解決の道筋
漏電の厄介な点は、常時発生しているとは限らないことです。特に湿度の変化や稼働状況に左右される間欠的な漏電の場合、調査のタイミングで現象を確認できず、特定が難航することがあります。こうした状況下で、全ての分岐に漏電遮断機能を持たせておけば、遮断器が落ちた箇所を特定するだけで、問題の発生地点を絞り込むことが可能になります。これは故障対応の迅速化に繋がり、結果として電気主任技術者が現場の安全を確保するための有効な手段となります。電気設備は、万が一の故障時でも範囲を限定し、特定しやすくしておくことで、長期的な運用安定性が高まります。
漏電事故を未然に防ぐための日常点検と設備管理
漏電は重大な事故や火災に直結するリスクを孕んでいます。周辺地域で発生する電気火災のニュースを見聞きするたび、漏電が原因であるケースは少なくありません。ブレーカーが頻繁に落ちる、あるいは一度落ちると再投入できないといった現象は、設備からの重要な警告信号です。電気主任技術者としては、遮断器が動作した際のログ管理や、定期的な絶縁抵抗測定を通じて、目に見えない漏電の予兆を捉えることが求められます。工場における電気設備の健全性は、設計段階での適切な保護協調と、日常的な点検による裏付けがあってこそ保たれるものです。安心できる環境を整えるためには、小さな予兆を見逃さず、常に現場の状況を把握しておくことが管理者の役割です。
