こんにちは。
今回の電気工事は「蓄電池システム」について
落雷などの自然災害により工場の照明が消えて、機械が一斉に停止してしまうようなことがおきればラインは混乱し製品の納期も品質も守ることができません。
数分の停止が大きな損失になるのは、多くの工場や現場の方はご存知かと思います。

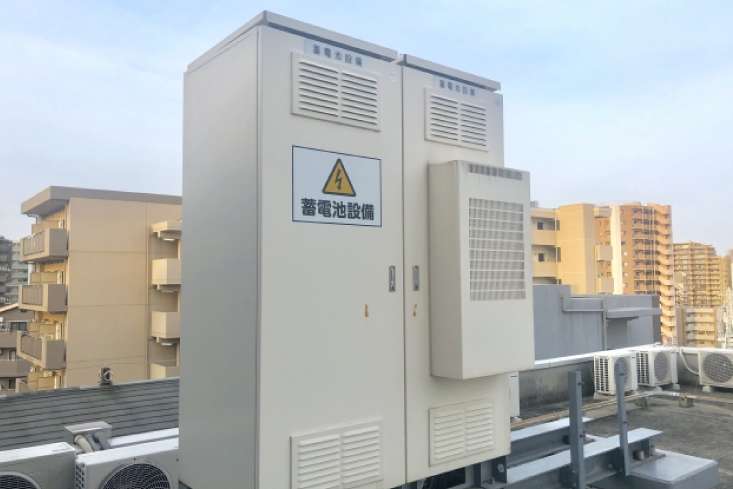

今回導入したのは、そんな不安を解消する三相200V動力対応の蓄電池システムです。
通常は系統電力と連携して停電が起きれば瞬時に動力を引き継ぐことで、非常時でもいつも通りを守れるこの設備はただの非常用電源ではなく稼働を止めない安心感を形にするための要です。
本記事では、導入工事の工程や現場での予想外のトラブル、そして安心を支える職人の判断力を書いています。
停時も動力を止めることなく稼働し続ける工場をつくる蓄電池システム
停電が起きても、工場の動力を止めたくない稼動し続けたいという思いから三相200V動力対応蓄電池システムというものが作られています。
製造設備の多くは三相200Vの電圧で動いておりその電源が一瞬でも止まれば生産ラインは止まってしまい、加工途中の製品は中途半端な状態で止まり品質にも影響を与えてしまいます。
特に精密機械を扱う工場では、わずかな停止でも影響は大きく、復旧には手間と時間がかかります。
今回は停電時でもいつも通りに稼働できることを目指して導入しているただの非常用電源としての役割だけでなく、事業を止めないための安心をつくりあげることを目的とした蓄電池システムの工事をおこないます。
三相200Vの連系に必要な設置作業の工程と確実に行う試運転作業
まずは、設備全体の使用電力がどのくらい使用されているのかを把握することと、停電時に優先して蓄電池へ切り替える重要度の高い機器の洗い出しをおこないます。
その理由としてはどの機器を止めずに守るのかを明確にすることで、必要な蓄電池容量やPCSの仕様を決めることができるからです。
設置場所は地盤が弱かったり古くなっているのであれば、コンクリート基礎を打ち込み補強することで蓄電池のような重量のあるものや振動に耐えられる構造を確保します。

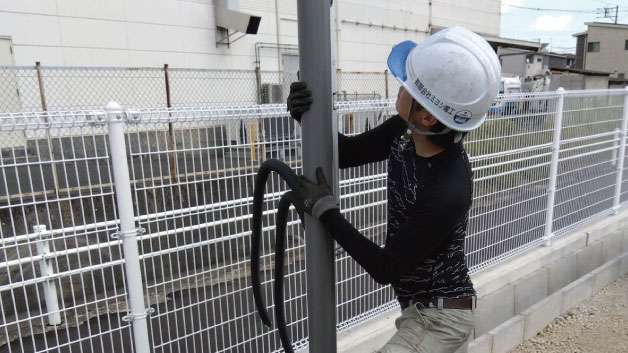

幹線工事では、三相200Vの電源を盤内から分岐させ相順や絶縁距離を丁寧に確認しながらPCSと接続していきつつ、ケーブルは電圧降下を防ぐため許容量より一段階太いCVTを採用します。
そして、工事の仕上げは模擬停電試験を行い実際に電源を遮断し、蓄電池が数秒で自立運転に切り替わってから動力機器がそのまま動き続ける事を確認します。
蓄電池が逆潮流するトラブルを起こしたことで気づいた動力系統の盲点
導入工事の中で特に印象に残ったのは、通電テスト中に起きたある予想外の出来事です。
停電模擬中、蓄電池が電力供給を始めたその瞬間に一部の動力機器がわずかに回生電力を発生させていて、それをPCSが逆流してきた電気と誤認し異常を検知して遮断しかけたのです。
調査の結果、該当のインバータ機器は電源停止直後にも短時間の回生動作をする仕様だったことが判明しました。
急きょ制御設定を変更してから出力優先制御や電圧監視の調整をおこなうことで、問題なく正常に運用可能な状態にできました。
細かい判断の積み重ねによって稼働を止めることのない安心感が作られる
私たち職人に求められるのは突然のトラブルでも稼働が止まらない設備を裏で支えることです。
例えば、接続部にわずかな緩みがあれば発熱や焼損につながってしまうので安全が一瞬で失われないように、端子の締付トルクはメーカー指定値を正確に守りすべて基準値を意識した作業を進めていきます。
また、見えない部分の配慮としてPCSや蓄電池本体と分電盤の間にはそれぞれ確実な接地を取り、等電位で結ぶことで雷や漏電にも耐えられるような状態にします。
さらに、万が一に備えて動力設備をグループ分けし、絶対に止めたくない設備だけを優先的に動かす設計を施すことで蓄電池の容量に余裕がなくても最低限の稼働は確保できるようになります。
このような細かい判断の工夫をすることで突然の停電などのトラブルでも工場の稼働が止まらない安心を作り上げていきます。
