止めない工場を支えるために現場で徹底するOVGR・RPRの更新工事

こんにちは。

今回の電気工事は「OVGR・RPRの更新工事」について



工場の受電設備で使われるOVGRやRPRは、異常を検知して電源を遮断し、機械や生産ラインを守る大切な保護装置です。


長く使い続けるうちに内部の部品が劣化すると、ほんのわずかな誤動作が大きなトラブルにつながることがあるため、更新工事は安全を維持していくうえで欠かせません。


ただ機器を交換して新しくするだけでは工場の安全を保てるわけでなく、作業のひとつひとつを丁寧に確認するなどの基本を徹底してこそ本当の意味での安心安全が生まれます。


この記事では、OVGR・RPR更新工事を通して、現場でどんな点を大切にし、どのようにして工場全体の安全を支えているのかをお伝えします。



気に留められない小さなリレーがいざというとき工場全体の命綱になる


今回は、高圧自家消費型の受電設備に設置されているOVGRとRPRの更新工事を行います。


これらの保護リレーは地絡や逆電力などの異常を検知することで、遮断器を作動させ設備の焼損や破損を防ぐことが目的の重要な装置です。


普段は作動することなく設置されていますが、いざ異常が起きたときには全体の停電や生産ラインを止めないようにする重要な命綱になります。


長年使用されると内部の部品が劣化していき異常を正しく検知できない可能性が高くなるので、主任技術者の判断のもと信頼性と安全性を維持するための更新を行います。


更新されたリレーは動作精度が安定していて、異常時の判断がより確実となるのでこうした更新こそ、工場を止めないための命綱を守る欠かせない取り組みです。



緊張感をもって声かけと確認の基本を徹底して守ることで工事中の事故を防ぐ


まず受電を止め検電器で無電圧であることを確認するところから始めますが、高圧設備ではこの確認が命を守るための第一歩であり作業に入る前に気を引き締めます。


既設リレーの取り外しでは、密集する配線を一本ずつ確かめながら進め、誤結線を防ぐために導線に番号を書き込んで丁寧に記録しておきます。


新しいリレーの取り付けでも盤面寸法を細かく調整し、端子の締め付けはトルクレンチを使って規定値を守ることを心がけています。


結線後は試験器で設定値どおりに動作するかや復電後には監視盤や保護回路との信号に異常が出ていないかなど声かけと確認を欠かさずに基本を徹底して積み重ねる姿勢が工場の安全を守っています。



図面と違う配線でも安全を崩さず一つずつ積み直す判断が本当の技量を決める


今回の工事では既設の回路図と実際の配線が一部異なっており、以前の改修工事で追加された回路が図面に反映されていなかったため、回路を一つずつ追いながら信号の流れを丁寧に確認する作業が必要になりました。


試験の際には旧リレーと新リレーで動作時間にわずかな差が見つかり、高圧設備ではこのミリ秒単位の差が全体の制御に関わるため遮断器との協調設定を微調整する試験を繰り返しながら調整します。


こうした想定外の場面でも焦らず落ち着いて確認し、安全を崩さず一つずつ積み直していく判断こそ現場の経験の技量が現れる瞬間です。



誰の目にも触れない盤内の細部が工事の質を決め工場の安全を長く支える

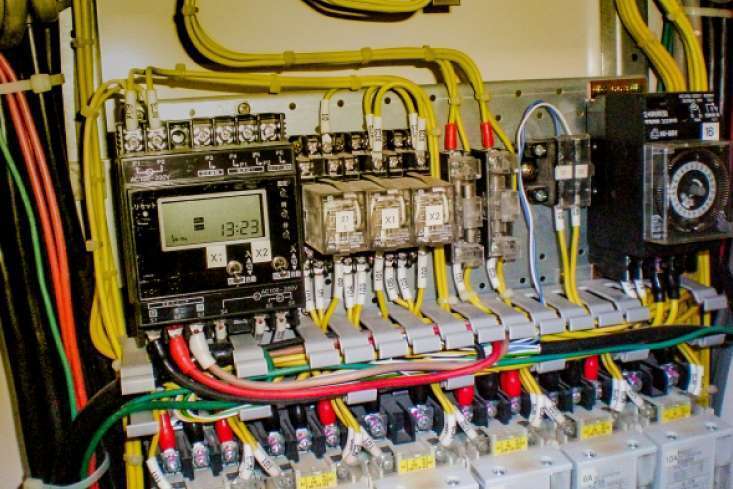

高圧リレーの更新工事では盤内作業をする時は、緊張感を持って狭い空間に密集する配線に集中します。


その理由として導線の取り回しや絶縁距離のわずかな差が事故につながることを知っているため、一つひとつの動作に理由を確認しながら慎重に手を進めます。


配線を束ねるときは指先の感覚を頼りに線の向きや流れを整え、圧着端子を締める瞬間はトルクの値を確認し緩みもしくは締めすぎないよう感触を確かめながら締め付けるのを心がけます。


盤内は普段目に触れない場所ですがこの見えない部分の整った仕上がりこそが工事の質を決め、後の点検や改修で手を入れる技術者にも大きな安心を与えるので工場全体の安全を長く支える基盤になります。
