工場で毎日設備を見ていると、キュービクルのなかを覗く機会って結構ありますよね。
「電気を安全に流し続けるために、なかの仕組みをちゃんと知っておきたい！」なんて声をよく耳にします。
そこで今回は、とっても大事な部品である「ブスバー（銅バー）」の加工や交換作業について、わかりやすく解説していきますね。
ブスバーが持つ仕組みと新しく遮断器を増設する

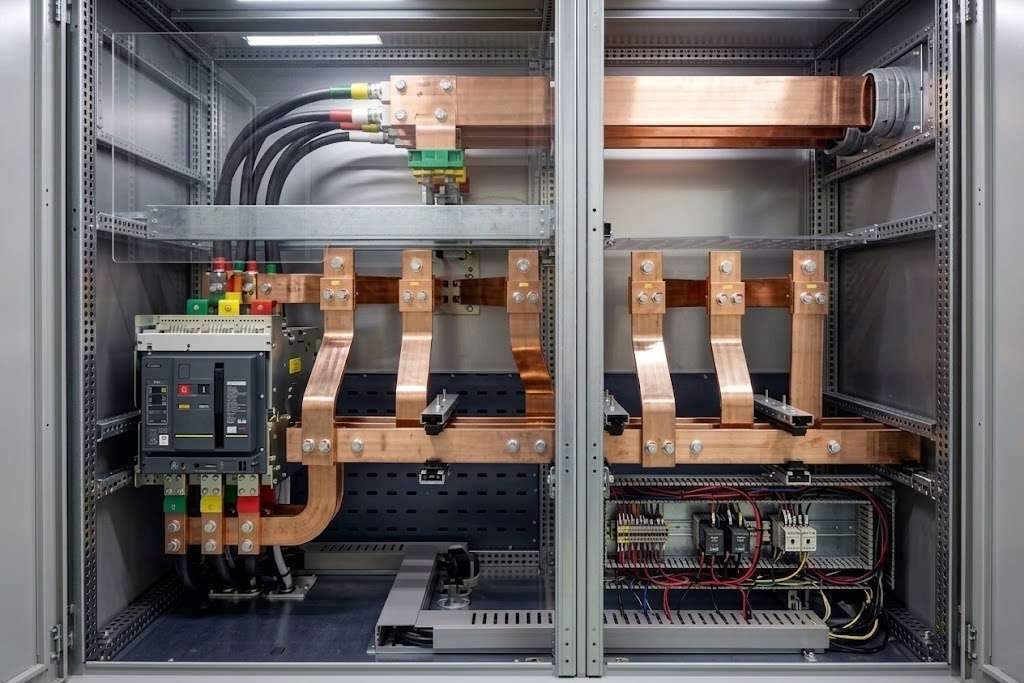

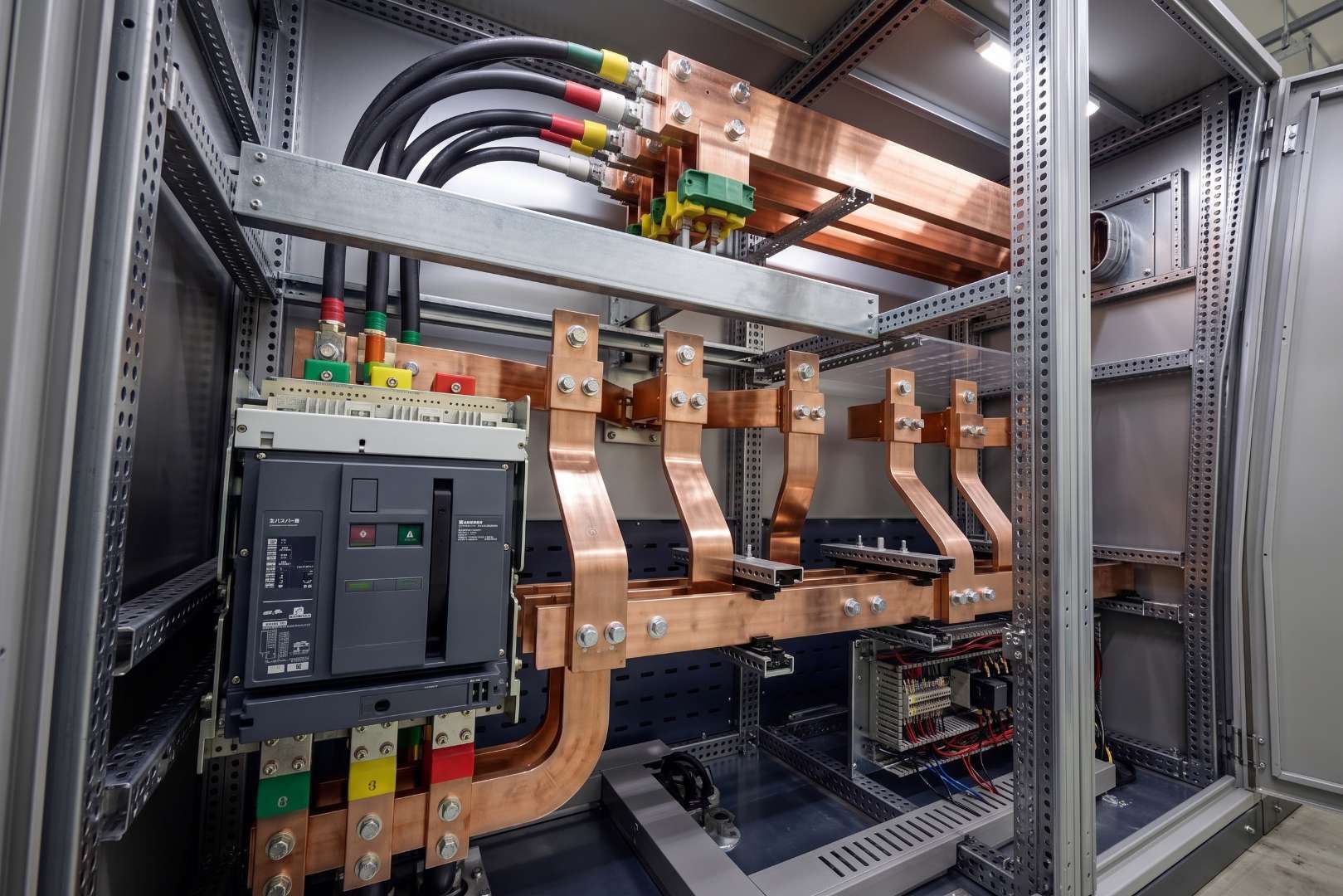

キュービクルの中にある「ブスバー（銅バー）」は、大きな電流を安全に流すための金属製の板です。電線を何本もごちゃごちゃ繋ぐより見た目がすっきりして管理もしやすいですし、太い銅バーがガッチリ固定されていることで、たくさんの電気をロスなく届けられます。各設備や機械に必要な電気をスムーズに振り分ける、いわば電気のメインストリートのような役割を果たしています。頑丈な金属板なので大電流が流れても変形しにくく長持ちしますし、表面のコーティングや絶縁処理もしっかりされていて、安全に作業できる工夫が詰まっています。まさに工場のラインを止めずに動かし続けるための頼れる土台です。
工場のラインを増やしたり新しい機械を入れたりするときは遮断器を追加しますが、そんなとき「新しい遮断器に電気を分けるため、ブスバーをうまく繋ぎたい」というご相談をよくいただきます。
増設するときは、現場の寸法にミリ単位で合わせて銅バーを折り曲げたり穴をあけたりして、隙間なくきれいに接続できるように加工します。ボルトを留める角度や位置も正確に合わせることで接続部分の安全性をグッと高めていきます。
こうして無理のない配置で新しい電気のルートを作ることで、機械の性能をしっかり引き出しつつ、限られた空間でも自由度の高いレイアウトが可能になります。施工の際は現場スタッフの安全確保はもちろん、工場全体の電力バランスや生産計画に合わせたスケジュール調整、事前の準備を徹底して進めていきます。電気の通り道を美しく整えておくことが、今後の安全な運用や日々のメンテナンスのしやすさにもしっかりと繋がっていきます。
ボルトが緩むと抵抗が増えて熱を持ってしまう
長年キュービクルを使っていると、金属の表面が変色したり傷んだりしてくることがあります。「ネジが緩んで熱を持ったり変色したりしないかな」と心配される担当者さまも多いのではないでしょうか。
空気に触れて起きるサビや腐食が進むと、電気の流れに悪影響を与えることがあります。特に接続部分のボルトが緩むと抵抗が増えて、その部分だけ熱を持ってしまう危険な状態に繋がります。加熱が続くと周りの部品まで痛めてしまうので、早めの発見とケアがとても大事です。普段から定期的にチェックして、色の違いや表面の異変を早く見つけることが大きな事故を防ぐ第一歩になります。
傷みが目立つ古いブスバーは、早めに解体して新しいものへ交換します。「取り外す手順や作業中の安全面が気になる」というお声もよくいただきますが、解体するときは周辺の精密機器に影響が出ないようしっかり養生を行います。その上で必ず送電を止めて安全を確認し、ボルトを一つずつ丁寧に取り外していきます。取り外した部品の状態をじっくり確かめることで、今後のメンテナンス計画にも活かすことができます。
取り外したあとは周りを綺麗に掃除して、新しいブスバーを取り付ける準備を整えます。新しく取り付けるブスバーには、電気をよく通す質の良い材料を選び、つなぎ目の平らさ（平面度）を高めることで電気の抵抗を最小限に抑えます。現場のサイズに合わせて正確に作られた銅バーをセットし、決まった力でしっかりボルトを締め込んでいきます。
接続が終わったら、実際に電気を流して熱や電流の値に問題がないか最終検査を行います。安全第一の手順を守って新しい部品に変えることで、電気の通りが良くなり、トラブルを遠ざけて安心して設備を動かせるようになります。きれいな状態を保ち、交換作業を丁寧に行うことが、工場全体の電気の安全性をより高め、装置全体の寿命を延ばすことにも繋がっていきます。
サーモグラフィーを使って接続部分の温度変化を確かめる
設備を安心して使い続けるためには、日頃のちょっとした点検が本当に大きな力になります。「普段のチェックでトラブルの種を早めにつんでおきたいな」と感じる場面は多いですよね。
例えば、サーモグラフィーを使って接続部分の温度変化を確かめる作業はとても役に立ちます。目視ではわかりにくい温度の上昇も、機器を使えば一目で把握できます。あわせて、ボルトの締まり具合を音や見た目で確かめることで緩みを未然に防げますし、キュービクルの中のホコリを払って綺麗にしておくだけでも、異変にすぐ気づけるようになります。
また、定期的な点検結果を記録して数値の変化を追いかけることも欠かせません。「過去のデータと比べられると、変化にすぐ気づけて助かる」という声もよくいただきます。季節による湿度や温度の変化にも気を配りながら、清掃とセットで稼働状況をチェックする習慣を作っておくのがおすすめです。
専門知識を持ったスタッフと一緒に定期チェックを行えば、さらに安心感が高まります。小さな違和感を見逃さずに対応して万全の状態をキープできれば、突然の停電といったリスクを減らし、工場の生産性を落とさずに安定して動かし続けられます。
電気設備の安全を守ることは、現場で働くみなさんが毎日安心して作業に専念できる環境づくりや、笑顔に直接つながっています。日々の地道な管理と適切な交換作業こそが、安心できる工場運営を力強く支える土台です。これからも安全で快適な作業環境を目指して、丁寧なケアを続けていきましょう。
